Bobina di Tesla
La bobina di Tesla fu inventata dal famoso scenziato serbo-croato ,
Nikola Tesla (1856-1943) ,emigrato negli Usa..
Usata per la trasmissione dell'energia a distanza tramite etere.
È in grado di generare fulmini del tutto simili a quelli di origine atmosferica, anche se di entità ridotta.
Una particolarità di questa bobina è quella di riuscire ad accendere
i tubi fluorescenti senza che questi siano collegati ad alcun impianto elettrico: è infatti sufficiente avvicinare il tubo alla bobina per vederlo accendersi.
Fonte Informazioni Da Wikipedia, l'enciclopedia libera.
Nikola Tesla (1856-1943)
Tra il 1901 ed il 1905, con l'appoggio finanziario fornito da J. P. Morgan, Tesla costruì il Wardenclyffe laboratory, nei dintorni di Long Island, caratterizzato dalla famosa torre utilizzata per le trasmissioni broadcast (era alta oltre 60 metri). Nella sua idea originaria, la torre era progettata per trasmettere sia segnali (dati) che potenza elettrica, senza utilizzare alcun filo elettrico, quindi "wireless", verso un qualunque punto della terra.
Fonte Informazioni Da Wikipedia .
Esistono vari tipi di Bobina di Tesla , ( Tesla Coil , in inglese ) a seconda delle componenti utilizzate:
- SGTC - ( Spark Gap Tesla Coil ) .
Tipologia più semplice , basata su uno Spark gap ( spintometro ) per chiudere il circuito alla giusta carica dei condensatori.
- SSTC - ( Solid State Tesla Coil ) .
Lo spark gap viene sostituito da circuiteria elettronica nel dare il giusto tempismo di scarica.
- VTTC - (Vacuum Tube Tesla Coil ) .
Bobine di Tesla con Valvole termoioniche .
---------------------------------------------------------------------------------------------------------------
Schema elettrico .
Bobina di tesla SGTC .
Mini Bobina di Tesla
Costruire una mini Bobina di tesla ( SSTC ) , con un solo transistor
materiale :
n° 1 - Pila 9 V oppure 12 v 1.5 A
n° 1 - Transistor 2n22222A oppure BD135
n° 1 - Resistenza 22K 1/4 W (per 2n2222) oppure 15K 1/4 W (per bd135)
n° 1 - Portapile
n° 1 - filo in rame 0,23 mm per il Secondario
n° 1 - filo in rame 0,66 mm per il primario
n° 1 - Tubo da 30 mm in PVC .
n° 1 - Pallina Ping-Pong + carta stagnola adesiva
Schema che si trova su internet
Schema modificato
Prototipo costruito con materiali di recupero con transistor BD135
Primario : 3 spire
Secondario: 478 spire
Frequenza di risonanza : 2200-2300 KHZ .
Rapporto spire : 3 - 482
primario 9 Volt - secondario 1431 Volt
Prototipo Bobina provvisoria
Bobina in funzione :
Accensione lampada Neon 6 Watt
Visto che funziona bene ,
ho costruito un'altro con estetica migliarata

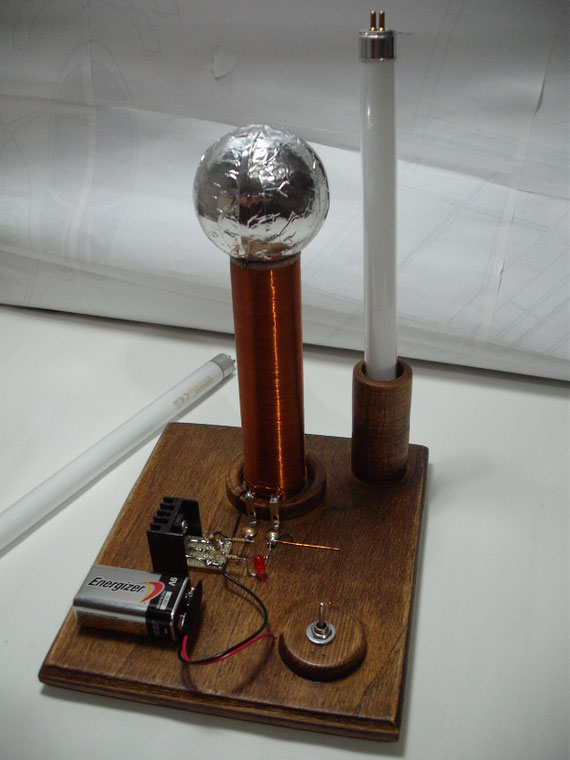

Basamento in legno verniciato con contenittore per tubo Neon .
Primario : 3 spire
Le spire secondarie sono 520 , la frequenza risonante e più bassa,
2100 - 2150 KHZ .
Rapporto spire : 3 - 520
primario 9 Volt - secondario 1557 Volt .
Basamento in legno visto da sotto
Basamento in legno visto da sopra
Basamento + scheda
Bobina con filo da 0,23 MM

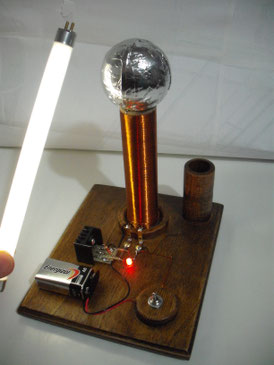

Accensione lampada Neon 8 W

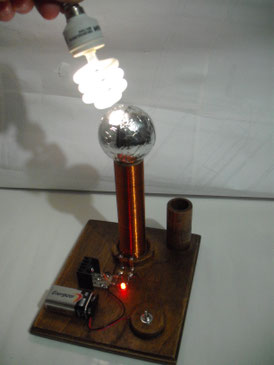

Accensione lampada Neon 11 W
Mini Bobina di tesla - SSTC -
Bobina di tesla ( SGTC )
Costruire una mini Bobina di tesla ( SGTC ) .
