pubblicato il 16-12-2016

Costruire Motore stirling 2 cilindri con materiale di recupero:

Lattine di bibite varie + scatolette di tonno.

Elettrodo saldatrice da 1.5 mm  per albero motore e biella pistone .

Volano recuperato da registratore audio a cassette ,

Lana d'acciaio (quello per pulire le stoviglie ) per il pistone .

Palloncini per displacer + morsetti elettricista .

Tubetto di metallo liquido Bicomponente.

Caratteristiche motore :

 Cilindri       :    2

Cilindrata   :   27 x 2   =  54 c.c.

Alesaggio   :   41,5  mm Ø -  (pistone lavoro )

Alesaggio   :   56      mm Ø -  displacer

Corsa          :   20  mm

Giri / min    :   ( 720 - 780 ) *

Potenza Teorica   :   quasi  1  Watt       ( calcolo in base alla formula di Beale)

* dipende dalla quantità di calore .

( con  fornello ad Alcool  costruito con lattine )

Calcolo della potenza erogata da un motore Stirling

Potenza erogata vale la formula approssimata di Beale:

                   Watts = 0,111 *  Mpa * Cm³ * Hz           (1 Mpa = 10 atm)

Applicando la formula di Beale con Pmedia = 0,1 atm = 0,01 Mpascal

velocità di rotazione 780 giri/min = 13 giri/secondo

                                      potenza calcolata = 0,111 * 0,01 * 54 * 13 = 0,8 W

Per il calcolo della potenza va applicata solo alla cilindrata del pistone di lavoro.

(il displacer non produce lavoro)

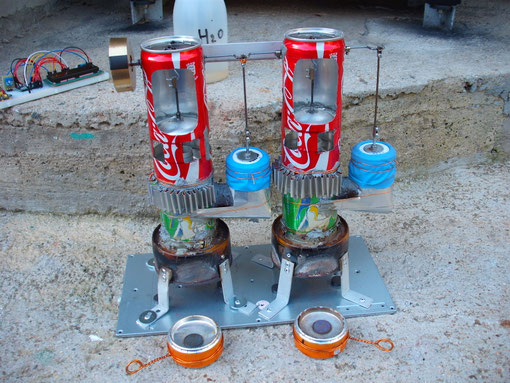

Alcune Foto durante la costruzione del  motore:

Guarda il video  su youtube ( funzionamento motore )

Le scatole di latta hanno un rivestimento speciale

fatto di resine di Bisfenolo A.

Una volta riscaldata genera un composto tossico  ,

l’odore rimane anche giorni ...

I suoi effetti non sono affatto benefici .

Da oggi cercherò altre  tipo di latte per fare esperimenti ……
