CNC con Arduino
Mini CNC con Arduino
+ Motor shield passo passo servomotore L293D
pubblicato il 15-07-2016
Attenzione :
Questo progetto e stato copiato da altri siti .
link: http://www.instructables.com/id/Mini-CNC-Machine-Arduino-Based-Adafruit-Driver-Mot/
link: http://www.ardumotive.com/new-cnc-plotter.html
Materiale occorrente :
- n° 1 - Scheda Arduino Uno + cavo USB dati
- n° 1 - Scheda driver Motor shield L293D
- n° 2 - Lettori Cd-rom o Dvd-rom
- n° 1 - mini servo ( Sg 90 o simili per modellismo )
Vari viti e dati M3 o M4 + rondelle per il fissaggio dei lettori e il servo.
- struttura per fissaggio lettori ( in questo caso il mio e in legno )
Procedura di realizzazione :
Smontare i lettori cd-rom o dvd
( come in foto )
Saldare i fili al motore
Montaggio lettori .
Asse X nella base in verticale .
Asse Y nella parete in orizzontale .

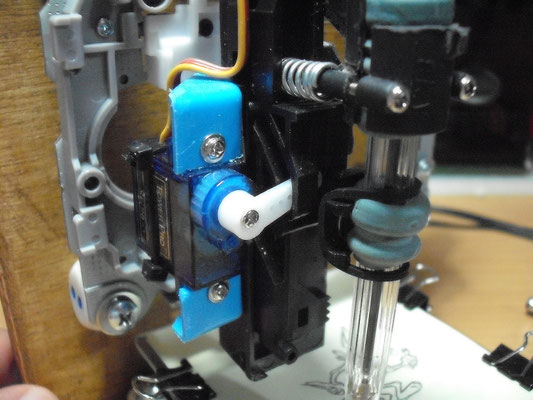

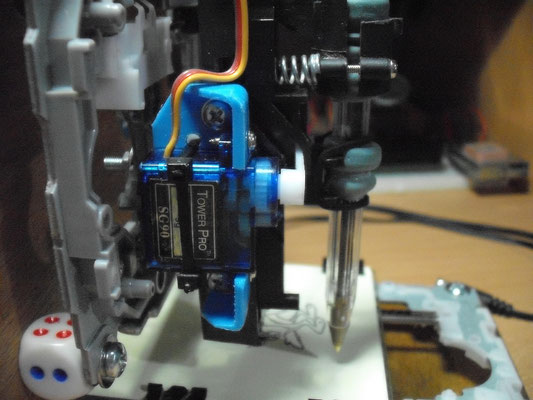

Fissare il servo e la penna , sul asse Y.
Per fissare il servo e la penna ho utilizzato un carrello di lettore cd-rom ,
naturalmente tagliato e adattato .

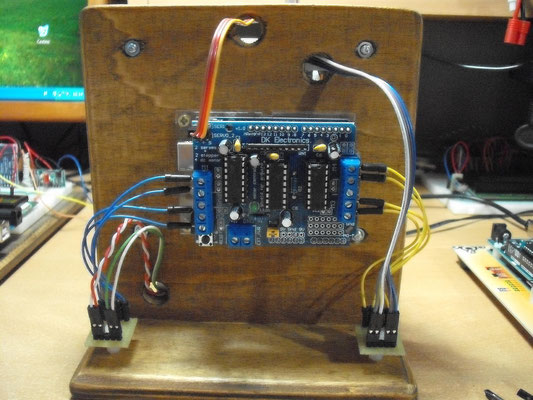

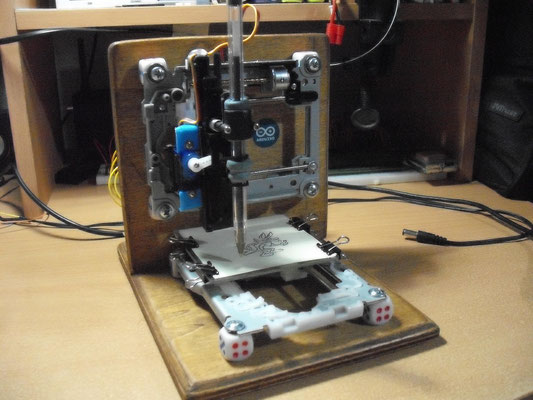

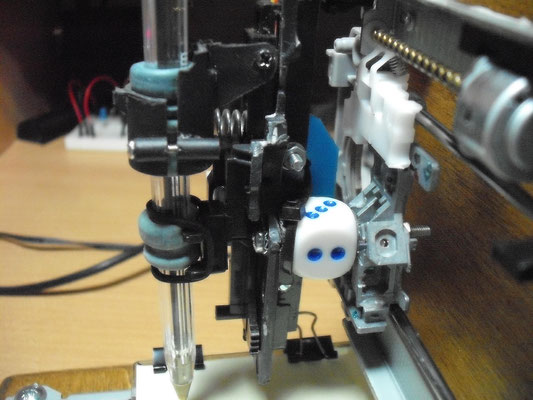

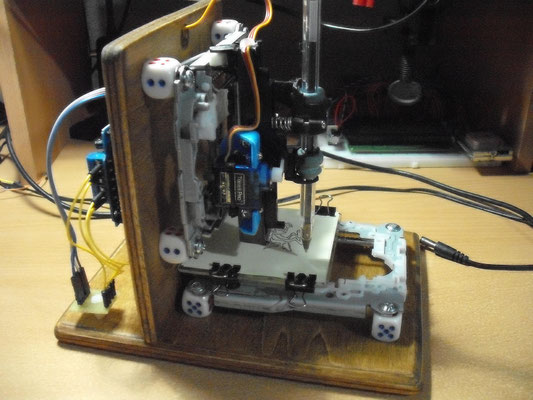

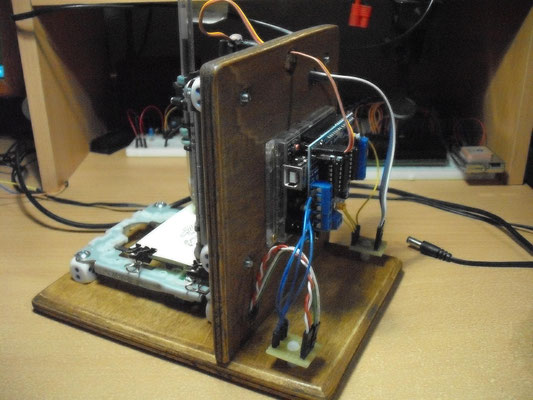

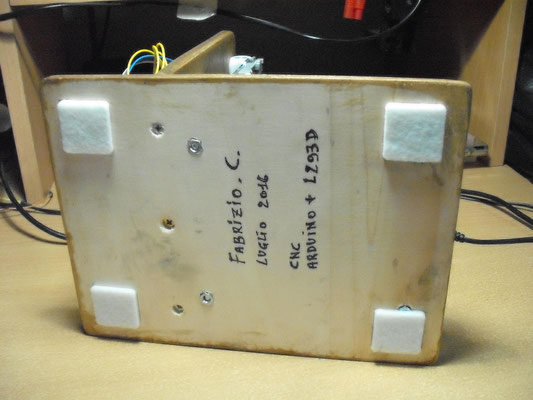

Foto della la mia CNC plotter

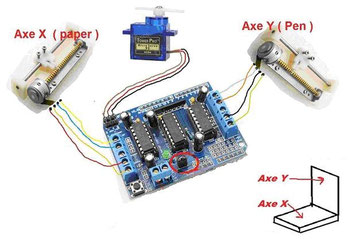

Schema Base di collegamento elettrico
Caricare la libreria driver motori , su Arduino uno
( Mini_cnc_arduino_plotte.ino )
Installare il sofware the Gctrl
sul pc.
Selezionare e configurare :
tasto P seleziona la porta com
tasto G carica il file da stampare
i file da caricare devono essere in formato gcode , alcuni file gcode li trovate sul sito .
Guarda il video su youtube ( funzionamento
)
https://www.youtube.com/watch?v=poruVPg7kVU
Se volete convertire i file in gcode , dovete scaricare il software :
inkscape ver 0.48
Esempi : file Gcode gia convertiti da me , da scaricare.
Qui di seguito lo sketch
Da installare su Arduino :
