Cartridge MSX giochi
Realizzato il 14-12-2015
Programmare le eprom delle Cartridge computer MSX .
Volete caricare i giochi sulle eprom Cartridge , questa e la guida che fa per voi.
Caratteristiche tecniche
MSX 1
- Processore: Zilog Z80A con frequenza di 3,58 MHz
- ROM: 32 kB
- RAM: da un minimo di 16 kB ad un massimo di 64 kB, e con opportune cartucce e software poteva gestire fino a 1 MB (in Europa vennero commercializzati solo modelli con 32, 48 e 64 kB di RAM)
- Processore Video: Famiglia Texas Instruments TMS9918
-
- Video RAM: 16 kB
- Modalità testo: 40×24 e 32×24 caratteri
- Risoluzioni grafiche: 256×192 pixel e 64×48 pixel a 16 colori
- Chip sonoro: General Instruments AY-3-8910 (PSG)
Iniziamo
Cercate le ROM dei giochi preferiti su internet ,
naturalmente per MSX
Scaricare le rom giochi MSX
Bisogna convertire il file ROM
da esadecimale in binario
Esempio: gioco Catboy
dimensione ( 32,0Kb)
io uso il programma di conversione , KissEprom
Selezionare il tipo di eprom in questo caso la 27c256
perche è capace di contenere 32,0 KB

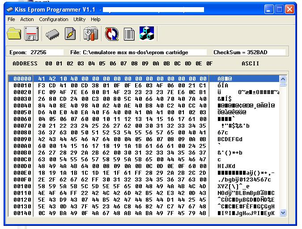

Aprire il file in hex , e poi salvarlo in bin
esempio. Catboy.hex ------ Catboy.bin
Ora bisogna programmare la eprom .
Assicurarsi che sia Vuota e funzionante .
Per essere cancellate, hanno bisogno di essere esposte a raggi UV

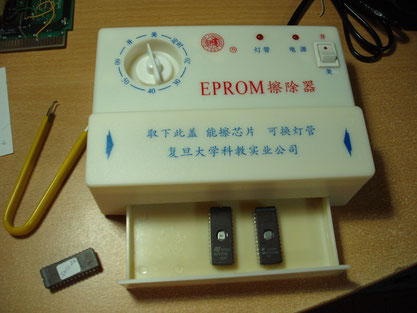

Bisogna usare cancellatore di Eprom .
Il tempo per cancellarla dipende dalla potenza della lampada e da distanza che c'e tra eprom e la lampada , personalmente uso un tempo tra 12-15 Minuti.
Attenzione :
Prolungare di molto l'esposizione ai raggi UV puo' danneggiare in modo permanente la eprom.
( vedi foto )
Programmatore Etetron ET-A010
( vecchia versione )
Caratteristiche Tecniche :
Alimentazione direttamente da cavo USB
Programmatore EPROM 27Cxxx
via porta USB
Programma le seguenti memorie:
FAMIGLIA EPROM 27Cxxx:
27C32, 27C64, 27C128, 27C256, 27C512, 27C010,
27C1000, 27C1001, 27C020, 27C2000, 27C2001,
27C040, 27C4000, 27C4001, 27C080, 27C8000, 27C8001
FAMIGLIA EPROM 27xxx:
2764, 27128, 27256, 27512, 27010, 27020, 27040
Software :
Etetron E-prog USB Ver 1.04
I file da caricare nelle eprom devono essere in formato Binario .
Es.
gioco Catboy
Catboy.bin
Ora bisogna installare la eprom in una cartrige .
Attenzione:
Non tutte le cartrige usano la eprom 27cxxx.
Io ho usato la cartridge del gioco DoorDoor , che montava una eprom 27c128 ( 16,0 KB )
Lista di alcuni giochi testati da me , sulle seguenti eprom:
------------------------------------------------------------------------------------------------
Eprom 27c064 - 8KB
Pong , MR.Chin , Frogger ,Galaxian , Bomber Man ,
---------------------------------------------------------------------------------------------------
Eprom 27c128 - 16 KB
DoorDoor , King’s Valley , Caverns , Galaga , Chess , Cirrus Charlie .
Space Invaders , Pine Applin , PacMan ,
----------------------------------------------------------------------------------------------------
Eprom 27c256 - 32 KB
I Goonies , Catboy , The Castle , Magical Kid Wiz , Konami Soccer ,
Bomb Jack , Arkanoid , Athland , Bomb Jack (msx 1) , Zaxxon ,
City connection , Choplifter ,
--------------------------------------------------------------------------------------------------
Eprom 27c512 - 64 KB
( In fase di test )
---------------------------------------------------------------------------------------------------

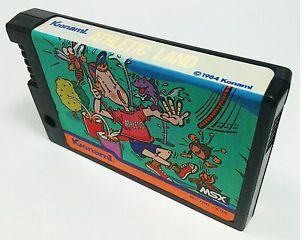

Queste sono le mie Cartridge :
La prima cartridge funziona con le eprom 27c064 oppure 27c128 ,
(molti pin non connessi ) + con 2 jumper posso selezionare
la EPROM 27c064 oppure la 27c128.
Quella sotto e una cartridge modificata per i test ( tutti i pin connessi )
funziona con le eprom 27064 , 27c128 , 27c256 , 27c512 .
Ogni volta che cambio il tipo di eprom devo modificare dei collegamenti.
( La utilizzo solo con la 27C256 )

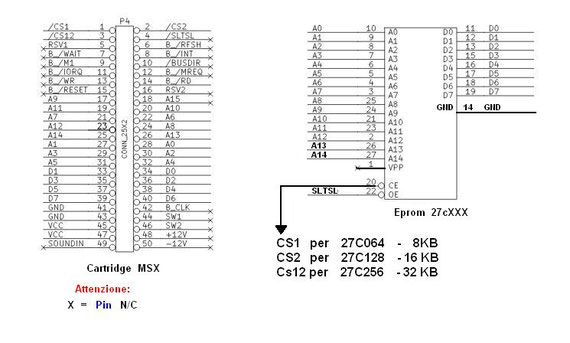

Schema elettrico connettore Cartridge MSX , + pin EPROM
Piedinatura eprom
27C064 27C128 27C256

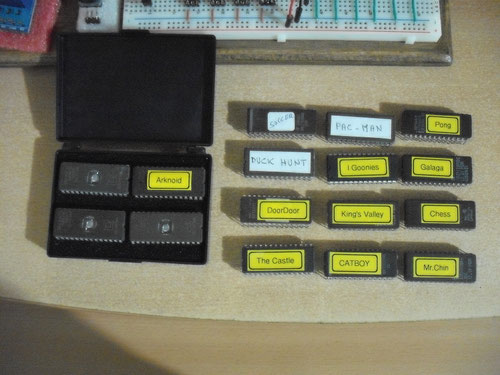

Foto di alcune Eprom game MSX
Schermata di alcuni giochi
Catboy The Castle Goonies Mr-Chin
konami's Soccer Arkanoid King's valley Chess
doordoor Galaga Magical Kid Wiz Space Invader
Pac-Man Pine Applin Circus Charlie Pong
City Connection Bomb Jack Zaxxon Choplifter
File da scaricare ,convertiti in formato binario ,
da caricare direttamente sulle Eprom .
Cartridge 2 giochi MSX - con eprom 27C256
Usando una eprom 27C256 si possono caricare 2 rom di gioco selezionabile tramite jumper o interruttore.
Le 2 rom devono essere da 16 KB ciascuno, o anche meno , per un totale non superiore di 32 KB .
Con jumper chiuso si abilitano gli indirizzi da 0000H a 3FF0H .
Con jumper aperto si abilitano gli indirizzi da 4000H a 7FF0H .
Selezionare il jumper a computer spento .

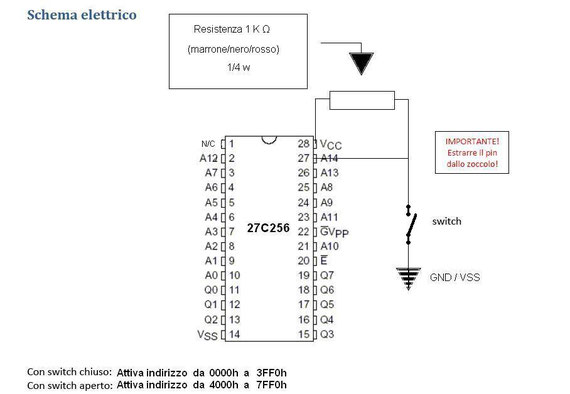

Schema elettrico sotto .
rom 0000H-3FF0H rom 4000H-7FF0H
pac-man King's valley
Chi volesse testarlo da sè..
File convertito in formato binario , ( 2 giochi : Pac-man + King's Valley )
da caricare direttamente sulla Eprom 27c256
Guarda il video
Cartridge 2 giochi MSX - con eprom 27C512
Usando una eprom 27C512 si possono caricare 2 rom di gioco selezionabile tramite jumper o interruttore.
Le 2 rom devono essere da 32 KB ciascuno, o anche meno , per un totale non superiore di 64 KB .
Con jumper chiuso si abilitano gli indirizzi da 0000H a 7FF0H .
Con jumper aperto si abilitano gli indirizzi da 8000H a 0FFFH .
Selezionare il jumper a computer spento .

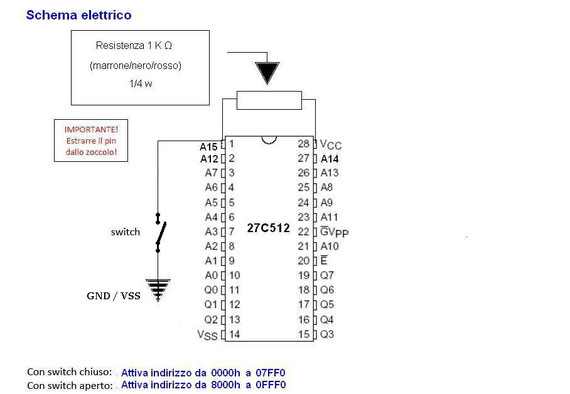

Schema elettrico sotto .
rom 0000H-07FF0H rom 8000H-0FFF0H
Goonies Catboy
Guarda il video
Cartridge 4 giochi con eprom 27C512
Scheda In fase di test
