Motore Stirling

pubblicato il 06-04-2016

Costruire Motore stirling con materiale di recupero:

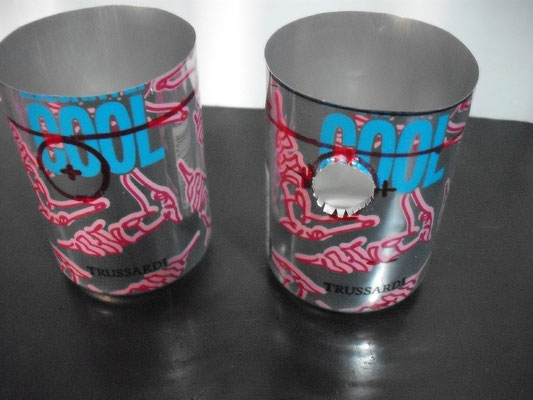

Lattine di bibite varie + scatolette di tonno.

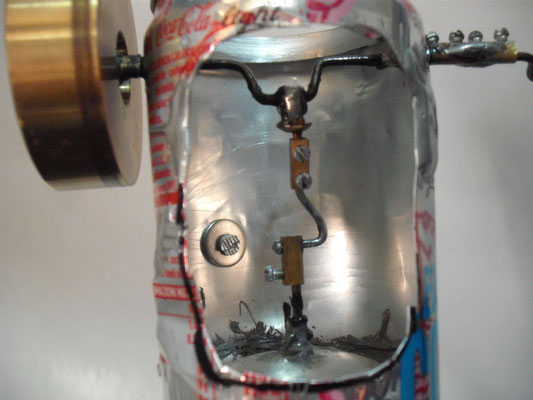

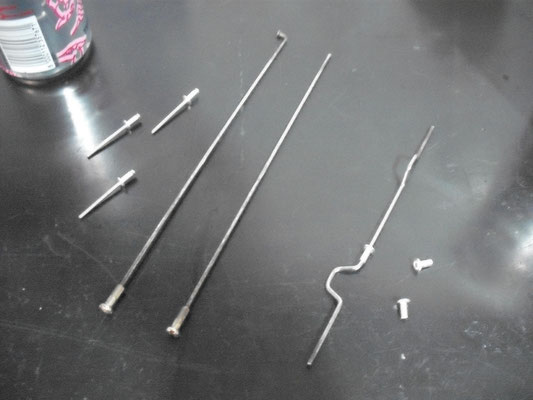

Raggio di bicicletta per albero motore e biella .

Volano recuperato da registratore audio a cassette ,

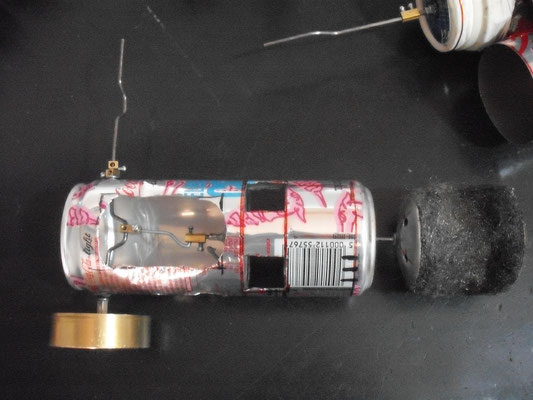

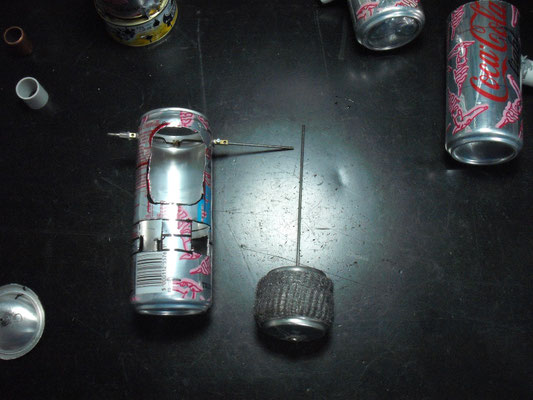

Lana d'acciaio (quello per pulire le stoviglie ) per il pistone .

Caratteristiche motore :

Cilindrata : 34,68 c.c.

Alesaggio : 47 mm Ø - Pistone lavoro

Alesaggio : 56 mm Ø - displacer

Corsa : 20 mm

Giri / min : ( 600 - 1020 ) *

Potenza Teorica : 0,6 Watt ( calcolo in base alla formula di Beale)

* dipende dalla quantità di calore

( Con fornello da campeggio , si ottengono 540 - 1020 giri/min )

Attenzione:

I giri motore sono stati misurati con contagiri ottico .

Costruito con Arduino UNO + sensore IR FC-51 + display LCD 16x2 .

Vedi progetto nel sito

Motore configurazione gamma

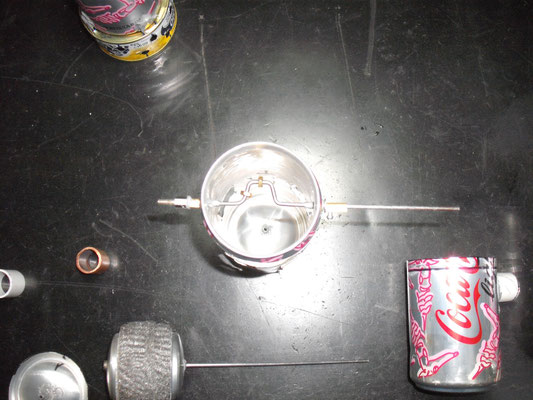

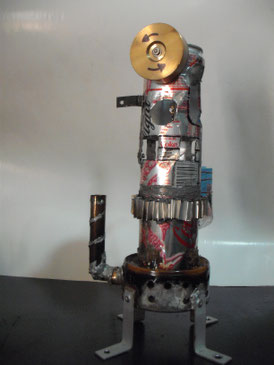

Immagini del motore

Test contagiri motore Stirling

..:: CONDIZIONI DEL TEST ::.

Temperatura aria : 20-21° C

Temperatura acqua : 17°C

Fornello da campeggio con gas al minimo .

Giri motore : 540-600 giri/min
